工业废气处理

有机废气处理装置：活性炭吸附脱附+催化燃烧、活性炭吸附脱附

工艺流程

吸附气体流程：待处理的有机废气由风管引出后进蜂窝沸石吸附床，气体进入吸附床后，气体中的有机物质被蜂窝沸石吸附而着附在蜂窝沸石的表面，从而使气体得以净化，净化后的气体再通过风机排向大气。

脱附气体流程：当吸附床吸附饱和后，停止主风机；关闭吸附箱进出口阀门。启动脱 附风机对该吸附床脱附，脱附气体首先经过催化床中的换热器，然后进入催化床中的预热器，在电加热器的作用下，使气体温度提高到 300℃左右，再通过催化剂，有机物质在催化剂的作用下燃烧，被分解为 CO₂和 H₂O，同时放出大量的热，气体温度进一部提高，该高温气体再次通过换热器，与进来的冷风换热，回收一部分热量。从换热器出来的气体分两部分：一部分直接排空；另一部分进入吸附床对蜂窝沸石进行脱附。当脱附温度过高时可启动补冷风机进行补冷，使脱附气体温度稳定在一个合适的范围内。

控制系统：控制系统对系统中的风机、预热器、温度、阀门进行控制。当系统温度达到预定的催化温度时，系统自动停止预热器的加热，当温度不够时，系统又重新启动预热器，使催化温度维持在一个适当的范围；当催化床的温度过高时，开启补冷风阀，向催化床系统内补充新鲜空气，可有效地控制催化床的温度，防止催化床的温度过高。此外，系统中还有阻火器，可有效地防止火焰。

设备特点

 用贵金属钯、铂镀在蜂窝陶瓷载体上作催化剂，净化效率高，催化剂使用寿命长， 气流通畅，阻力小。

 安全设施完备：设有阻火除尘器、泄压口、超温报警等保护设施。

耗用功率：开始工作时，预热 15～30 分钟全功率加热，正常工作时只消耗风机功率即可。当废气浓度较低时，自动间歇补偿加热。

装置优点

 该设备设计原理先进，用材独特，性能稳定，操作简单，安全可靠，无二次污染。 设备占地面积小、重量较轻。吸附床采用抽屉式结构，装填方便，更换容易。

催化燃烧室采用陶瓷蜂窝体的贵金属催化剂，阻力小，用低压风机就可以正常运转，不但耗电少而且噪音低。

 吸附有机物废气的蜂窝沸石床，可用催化燃烧处理废气产生的热量进行脱附再生， 脱附后的气体再送催化燃烧室净化，不需要外加能量，运行费用低，节能效果好。

整套装置材质要求

设备外部框架采用 Q235 碳钢板制作，外部附着油漆，整体美观；

设备面板采用 Q235碳钢板制作，外部附着油漆，整体美观；

设备保温采用 80kg/m³岩棉保温，保温厚度为 100mm，保温效果优秀；

催化燃烧燃烧室采用 Q235 碳钢板制成，整体耐温性能良好；换热器采用 Q235 碳钢板制成，外部连续焊接，内部密封性能好，换热效率高；

设备连接风管采用 Q235碳钢板制成，外部连续焊接，整体美观；

脱附风机选用工统生产优质产品，具体要求如下： 风机采用离心风机，可长期在 250℃以下使用，皮带轮驱动； 机壳材料采用优质钢材制作； 风机风量、风压等参数满足设计要求，且性能稳定；

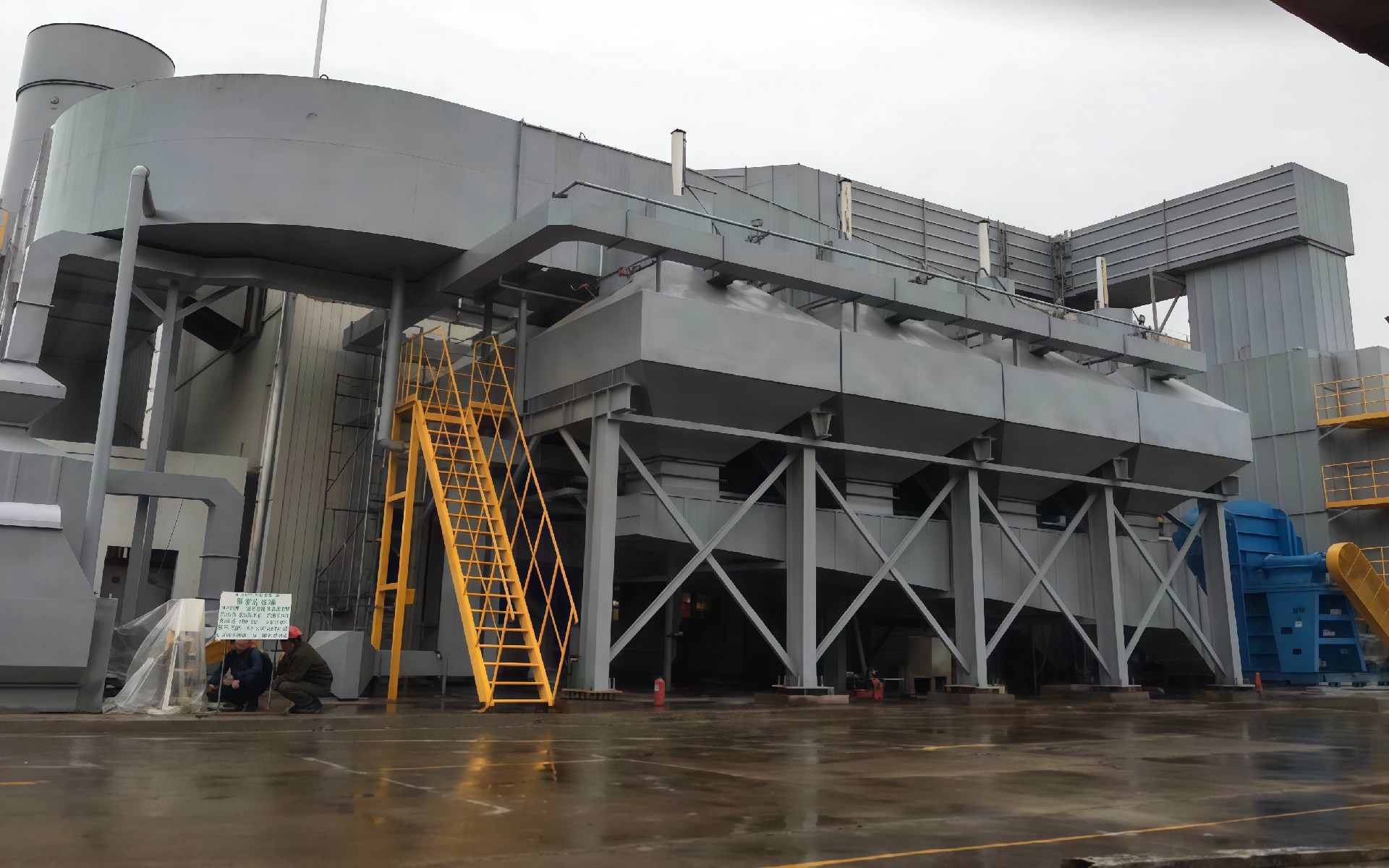

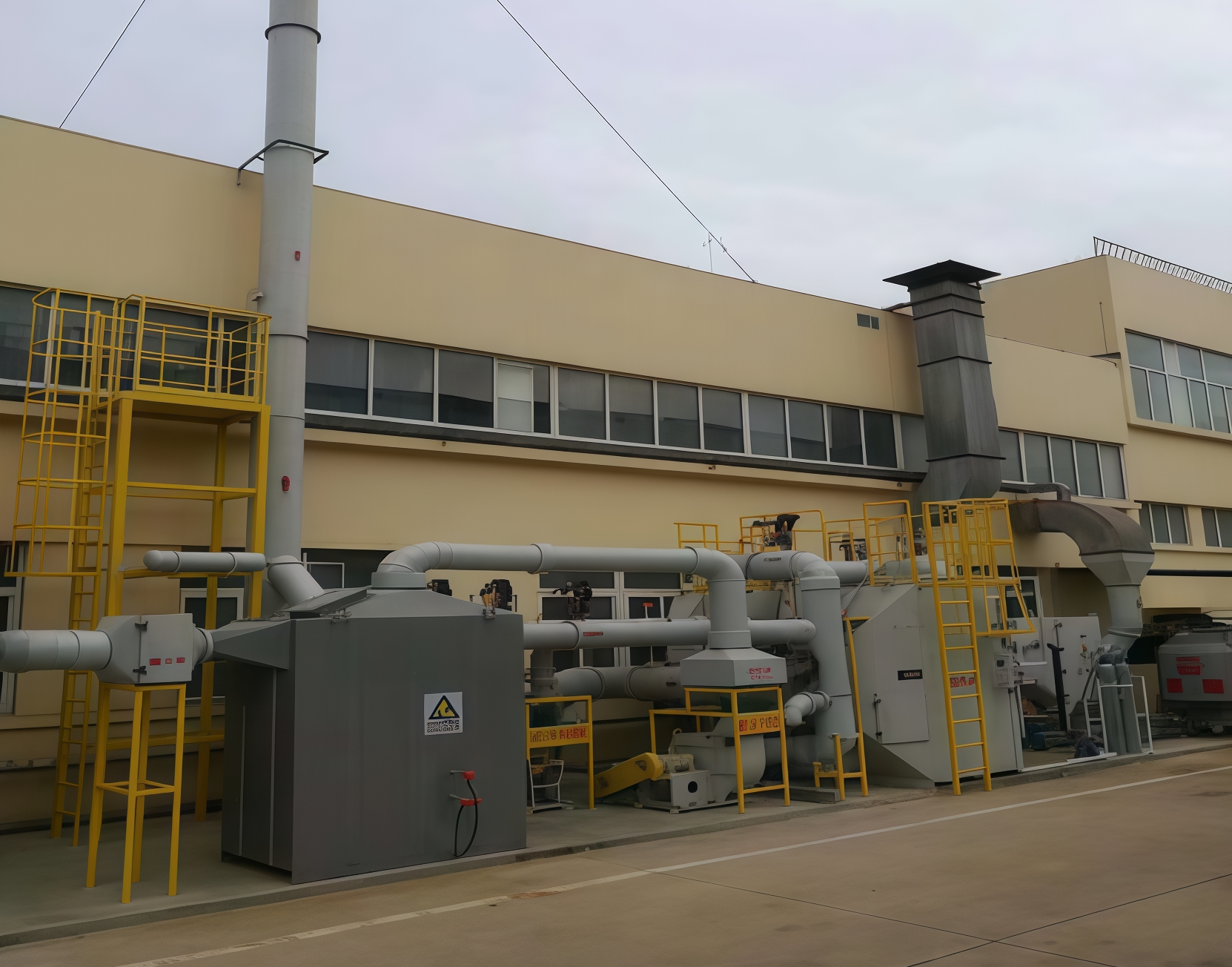

设备现场图

工况：化工企业

名称：山东灏溢新材料有限公司(民营)

主营：锂电池原料

型号：10000m³/h 入口浓度：200mg/m³，出口浓度：30mg/m³

有机废气处理装置：活性炭吸附脱附+催化燃烧、活性炭吸附脱附+冷凝

工况：涂装线

名称：日立建机(合肥)有限公司(日资)

主营：挖掘机

型号：300000m³/h 入口浓度：400mg/m³，出口浓度：30mg/m³
