优秀案例

立铠精密科技(盐城)有限公司G区

600 m3/d+H区300 m3/d超纯水项目

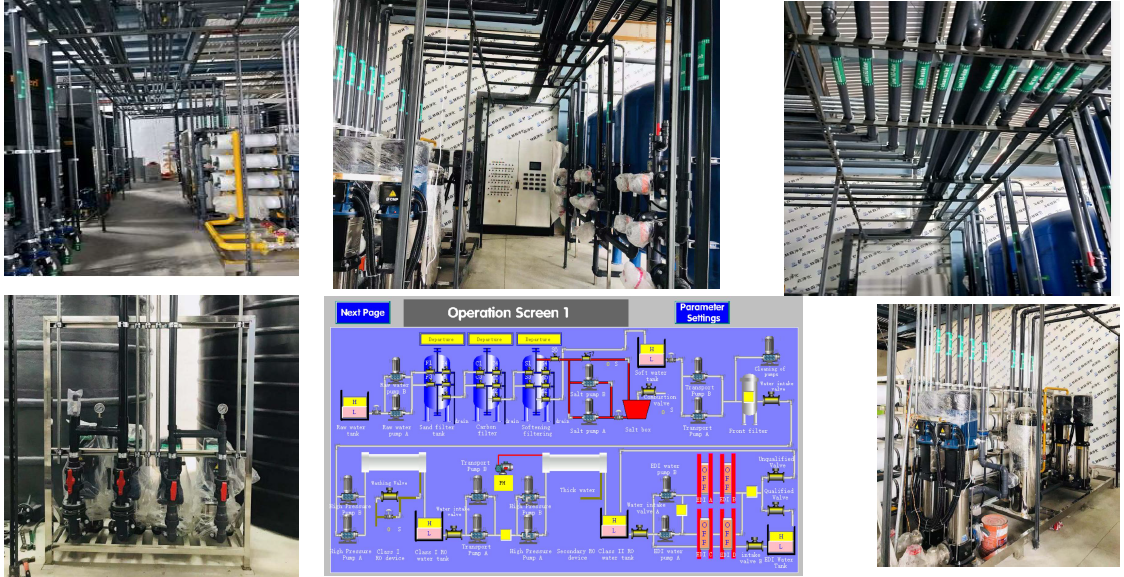

系统简介

本项目中超纯水系统的处理工艺流程分为预处理装置+二级RO装置+UV杀菌装置+EDI装置+恒压供水系统。

纯水反渗透系统作为系统的主要除盐设备。反渗透系统二级采用进口的美国陶氏膜元件同时配备自动阀及流量、电导率等检测仪表，并通过PLC控制系统来实现自动控制。

系统内工艺管道因处理工序的不同而采用了不同等级管道材料，其中预处理系统、反渗透系统的低压管路部分进水均采用化工UPVC管，反渗透高压管路则采用承压好的的不锈钢管道材料的分级采用在满足工艺系统要求的情况下，兼顾了系统的经济性、合理性，一定程度上降低了系统造价，节约投资。

设计原则

1)产水水质：符合贵公司超纯水要求，进水为自来水; 我司设置45m3/h系统，根据旧设备水平衡，设计单套系统出力如下：

产水量： 一级RO≥50 m3/h、回收率>75%利用上海设备改造，产水与一级水箱共用

　        　二级RO≥70 m3/h、回收率>85% 利用G区ROR改造

　　EDI≥45m3/h、回收率>90%

　　恒压供水G区系统65 m3/h、回收率：100%

　　恒压供水H区系统35 m3/h、回收率：100%

2)原水要求：甲方G区市政自来水(电导率<500us/cm);进水水压﹥0.2Mpa

3)操作压力：0.2～1.2MPa 最高压力：2.0MPa

4)系统排空率：≥99% 无死角

5)溶解盐去除率：≥99%

6)纯水管路：预处理采用U-PVC

7)RO高压部分采用304不锈钢专用无缝管路

8)恒压供水采用UPVC管道

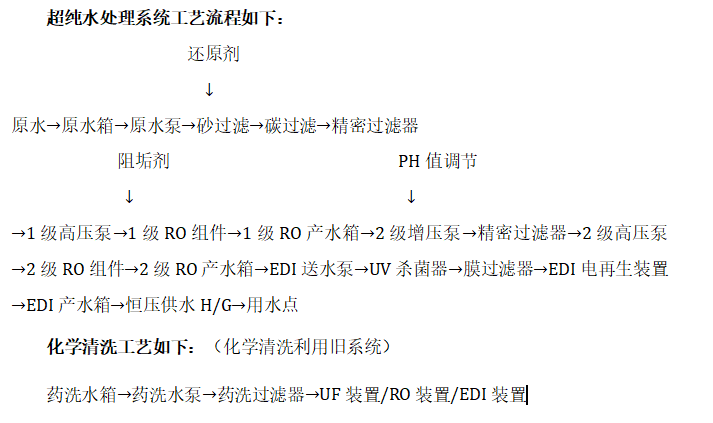

工艺流程描述
