纯水系统

项目介绍

本项目中超纯水系统的处理工艺流程分为:预处理UF+二级反渗透系统+EDI+恒压抛光供水四部分。

超纯水反渗透前的预处理部分选用UF系统以去除原水中的悬浮物、胶体、有机物、浊度等。预处理系统控制阀实现设备的启动、运行、反洗、停机备用等操作的手自动控制。预处理系统设置加药装置。

反渗透系统作为系统的主要除盐设备。反渗透系统一级采用进口的美国陶氏BW30-400IG膜元件，二级采用进口的美国陶氏BW30-400IG膜元件，同时配备自动阀及流量、电导率等检测仪表，并通过PLC控制系统来实现自动控制。

系统内工艺管道因处理工序的不同而采用了不同等级管道材料，其中预处理系统、反渗透系统的低压管路部分进水均采用化工UPVC管，反渗透高压管路则采用承压好的的不锈钢管道材料的分级采用在满足工艺系统要求的情况下，兼顾了系统的经济性、合理性，一定程度上降低了系统造价，节约投资。

系统内所有的水泵在不同的处理阶段，采用了不同等级的不锈钢材质。在机械过滤器系统及一级反渗透系统，选用了SUS304材质的水泵。

设计原则

1.产水水质：符合甲方纯水要求。

2.产水量：预处理≥90T/H

一级RO≥70T/H、回收率：75%

二级RO≥56T/H、回收率：80%

EDI系统≥50T/H、回收率：90-95%

3.电源：380V，210KW

4.原水要求：城市自来水或地下水；进水水压﹥0.2Mpa

5.操作压力：0.2～1.2MPa 最高压力：2.0MPa

6.系统排空率：≥99%  无死角

7.溶解盐去除率：≥99%

8.纯水管路：预处理采用U-PVC，RO高压部分采用304不锈钢专用无缝管路

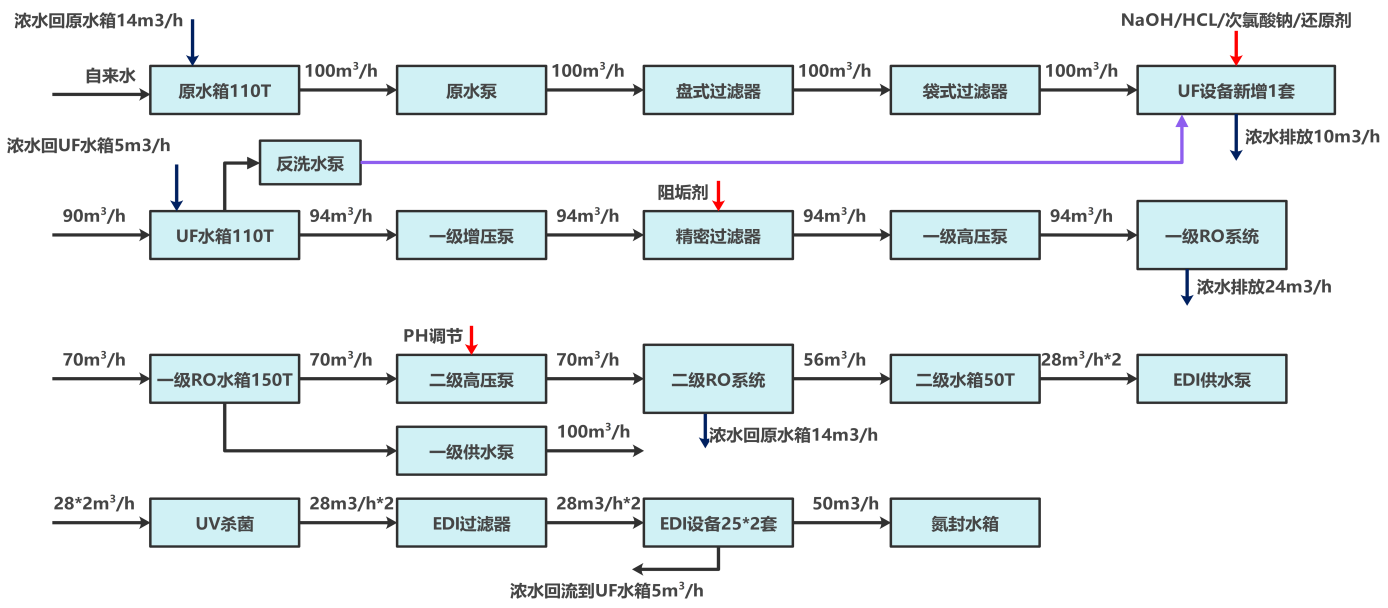

工艺流程
